[Intellij] Intellij에서 ERD 이쁘게 만드는 법

Intellij 에서 ERD 만드는 법

이번 글에서는 Intellij로 ERD를 이쁘게 만드는 법이 있어서 공유해보려 합니다! (대신 제가 알기로는 Ultimate 사용자만 가능한 것으로 알고 있습니다.😅)

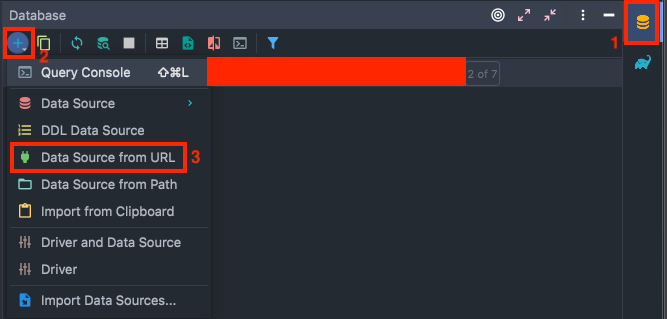

Intellij 오른쪽에 보면 위와 같이 DB 관련 설정을 할 수 있는 곳이 있는데요. 위에 보이는 순서대로 누르겠습니다!



• URL: jdbc:mysql://myEndPoint.ap-northeast-2.rds.amazonaws.com



만약 AWS RDS를 사용한다면 URL에 위의 형태와 같은 MySQL EndPoint 주소가 있을 것인데요. 그 주소를 위의 형태처럼 URL에 적겠습니다. 그리고 Driver는 저는 그냥 MySQL을 사용해서 MySQL을 찾아서 선택했습니다.



URL을 잘 입력했다면 위와 같이 화면이 잘 뜰 것입니다. Port에는 사용하는 DB 포트를 입력해주면 됩니다. MySQL 이라면 3306을 입력하면 됩니다. 그리고 DB 접속 username, password를 알고 있을 것인데 그것을 입력하고 Test Connection으로 잘 연결이 되는지 테스트 해보겠습니다.



그러면 위와 같이 연결된 DB가 뜰 것입니다. 아래의 스키마가 보이지 않는다면 위의 새로고침 버튼을 누르면 뜰 것입니다.



저는 Test 스키마의 ERD 볼 것이기 때문에 Test 스키마에서 오른쪽 마우스를 누르고 Diagrams -> Shopw Visualization을 누르겠습니다.



그러면 위와 같이 ERD를 만들어줍니다. 여기서 좀 더 설정을 할 수 있는데요.





저는 Layout -> Orthogonal -> Hierachic을 선택했는데 위와 같이 이쁘게 잘 정돈이 된 것을 확인할 수 있습니다.
